Bố Trí Quạt Tuần Hoàn Buồng Sấy Bơm Nhiệt Hiệu Quả Giảm Vùng Chết

Trong hệ thống bơm nhiệt sấy công nghiệp, việc bố trí quạt tuần hoàn và cửa hồi gió trong buồng sấy đóng vai trò quan trọng để tối ưu airflow, giảm vùng chết và nâng cao hiệu suất sấy. Vùng chết trong buồng sấy là khu vực có luồng không khí yếu, nhiệt độ không đồng đều, dẫn đến sản phẩm sấy không đồng đều, ảnh hưởng đến chất lượng cuối cùng và kéo dài thời gian sấy. Bài viết này sẽ trình bày chi tiết nguyên lý bơm nhiệt sấy bố trí quạt tuần hoàn, cửa hồi gió, phân tích kỹ thuật và ví dụ thực tế giúp kỹ sư vận hành và thiết kế hệ thống sấy bơm nhiệt đạt hiệu quả cao nhất.

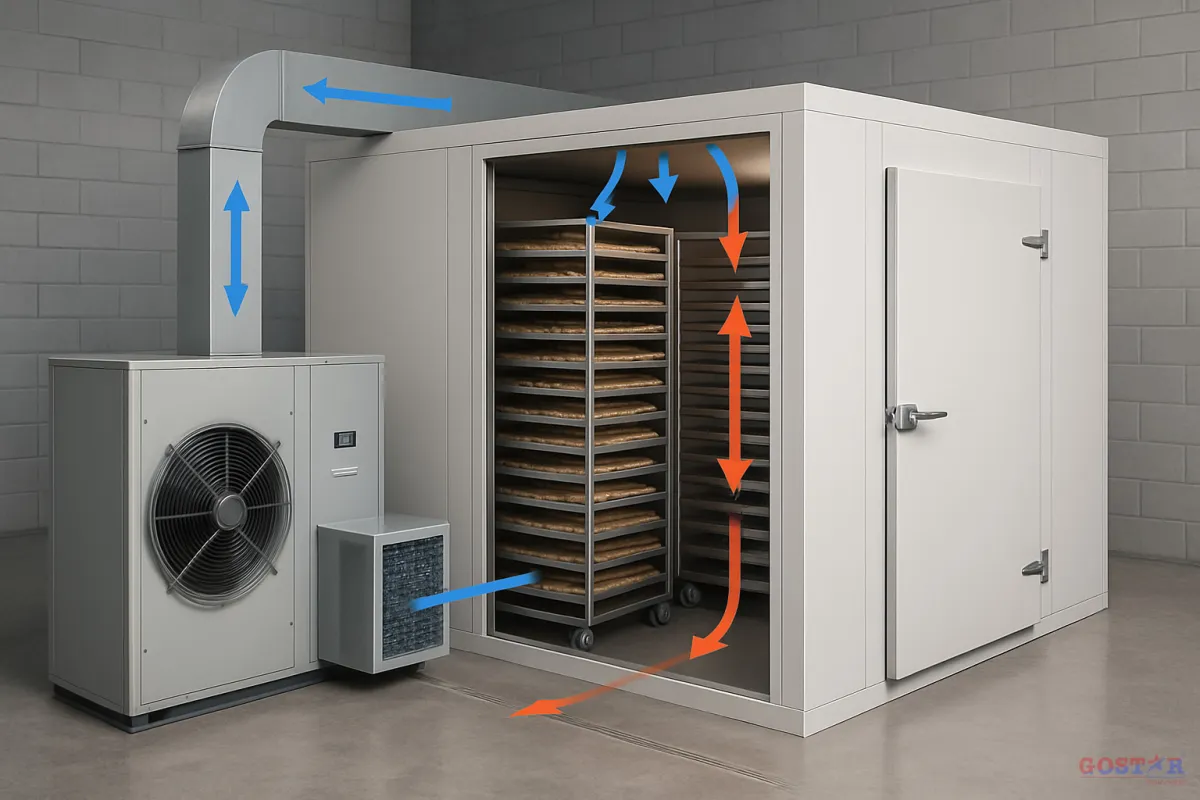

Nguyên Lý Bố Trí Quạt Tuần Hoàn Trong Buồng Sấy Bơm Nhiệt

Quạt tuần hoàn có nhiệm vụ tạo luồng khí nóng liên tục tuần hoàn trong buồng sấy, đảm bảo nhiệt độ và độ ẩm được kiểm soát đồng đều trên toàn bộ thể tích buồng. Việc bố trí quạt phải đảm bảo không khí được phân bố đều, tránh hiện tượng khu vực có luồng khí yếu hoặc không lưu thông, gọi là vùng chết. Luồng khí tuần hoàn giúp tăng hiệu quả trao đổi nhiệt và truyền ẩm từ sản phẩm ra môi trường sấy, rút ngắn thời gian sấy và giảm tiêu hao năng lượng.

Vị Trí Lắp Đặt Quạt Tuần Hoàn

Thông thường, quạt tuần hoàn được lắp đặt ở vị trí gần cửa hồi gió hoặc phía trên của buồng sấy để hút khí lạnh, ẩm từ sản phẩm và thổi khí nóng đã được làm nóng trở lại trên các khay hoặc băng tải chứa sản phẩm. Vị trí này giúp tạo luồng khí hướng thẳng đến sản phẩm, tránh bị cản trở bởi khung, giá đỡ hay vật liệu sấy. Với các buồng sấy lớn, có thể bố trí nhiều quạt tuần hoàn phân tán đều để đảm bảo áp suất không khí và nhiệt độ đồng đều mọi vị trí.

Công Suất và Lưu Lượng Quạt Tuần Hoàn

Lưu lượng gió tuần hoàn cần được tính toán dựa trên thể tích buồng sấy, loại sản phẩm và yêu cầu nhiệt độ sấy. Công thức tính lưu lượng gió tham khảo:

Q = V × n

Trong đó:
- Q: lưu lượng gió tuần hoàn (m3/h)
- V: thể tích buồng sấy (m3)
- n: số lần tuần hoàn trong 1 giờ (thường từ 10 đến 30 tùy loại sản phẩm)

Ví dụ, buồng sấy có thể tích 50 m3, chọn n = 15 lần/giờ thì lưu lượng gió cần thiết là 750 m3/h. Quạt tuần hoàn cần chọn loại có lưu lượng và áp suất phù hợp để duy trì vận tốc gió tối ưu trong buồng sấy.

Cách Bố Trí Cửa Hồi Gió Để Tối Ưu Lưu Thông Không Khí

Cửa hồi gió là vị trí thu khí ẩm, khí lạnh đã đi qua sản phẩm, chuyển về máy bơm nhiệt để tái tạo nhiệt và khử ẩm. Việc bố trí cửa hồi gió hợp lý giúp giảm vùng chết, tránh khí ứ đọng và tạo dòng tuần hoàn khí hiệu quả.

Nguyên Tắc Bố Trí Cửa Hồi Gió

Cửa hồi gió nên được đặt ở vị trí thấp hoặc bên dưới so với cửa thổi khí nóng để khí lạnh tự nhiên di chuyển theo nguyên tắc đối lưu. Điều này giúp khí ẩm không bị ứ đọng trên trần hoặc các khu vực góc khuất, giảm vùng chết. Diện tích cửa hồi gió cần đủ lớn để không gây áp lực ngược lớn, làm giảm hiệu suất tuần hoàn.

Thiết Kế Hướng Dẫn Cửa Hồi Gió

Cửa hồi gió thường kết hợp với hệ thống lưới lọc để ngăn bụi và hạt nhỏ, bảo vệ máy bơm nhiệt và quạt. Vị trí cửa hồi gió nên tránh đặt gần cửa ra vào hoặc khu vực có nguồn nhiệt khác để không ảnh hưởng đến chất lượng khí tuần hoàn.

Giảm Vùng Chết Trong Buồng Sấy Bơm Nhiệt: Thực Tiễn Và Giải Pháp

Vùng chết trong buồng sấy là nguyên nhân chính làm giảm hiệu quả sấy và chất lượng sản phẩm. Dưới đây là một số giải pháp kỹ thuật đã được áp dụng hiệu quả:

• Bố trí quạt tuần hoàn đa điểm: Sử dụng nhiều quạt với lưu lượng nhỏ hơn thay vì một quạt lớn giúp phân bố khí đồng đều, giảm điểm chết.
• Thiết kế hướng thổi khí: Đảo chiều hoặc tạo góc thổi phù hợp tránh luồng khí bị cản trở bởi khay, pallet, sản phẩm.
• Tối ưu vị trí cửa hồi gió: Đảm bảo khí lạnh, ẩm được hút đều, không tạo khu vực tích tụ hơi ẩm.
• Sử dụng tấm phân luồng khí: Lắp đặt các tấm chắn điều hướng khí để tránh khí bị xoáy hoặc luồng khí chết.
• Kiểm soát nhiệt độ và độ ẩm bằng cảm biến: Giúp điều chỉnh tốc độ quạt tuần hoàn và nhiệt độ phù hợp theo từng giai đoạn sấy.

Ví Dụ Thực Tế Tối Ưu Bố Trí Quạt Tuần Hoàn

Một nhà máy sấy nông sản với buồng sấy thể tích 60 m3, ban đầu bố trí một quạt lớn ở góc buồng gây ra vùng chết ở khu vực đối diện. Sau khi bố trí thêm 2 quạt tuần hoàn nhỏ hơn ở hai bên, đồng thời thiết kế cửa hồi gió thấp và tấm phân luồng khí, luồng khí được phân phối đều khắp buồng sấy. Kết quả là thời gian sấy giảm 15%, chất lượng sản phẩm đồng đều hơn và tiêu hao điện năng giảm 10%.

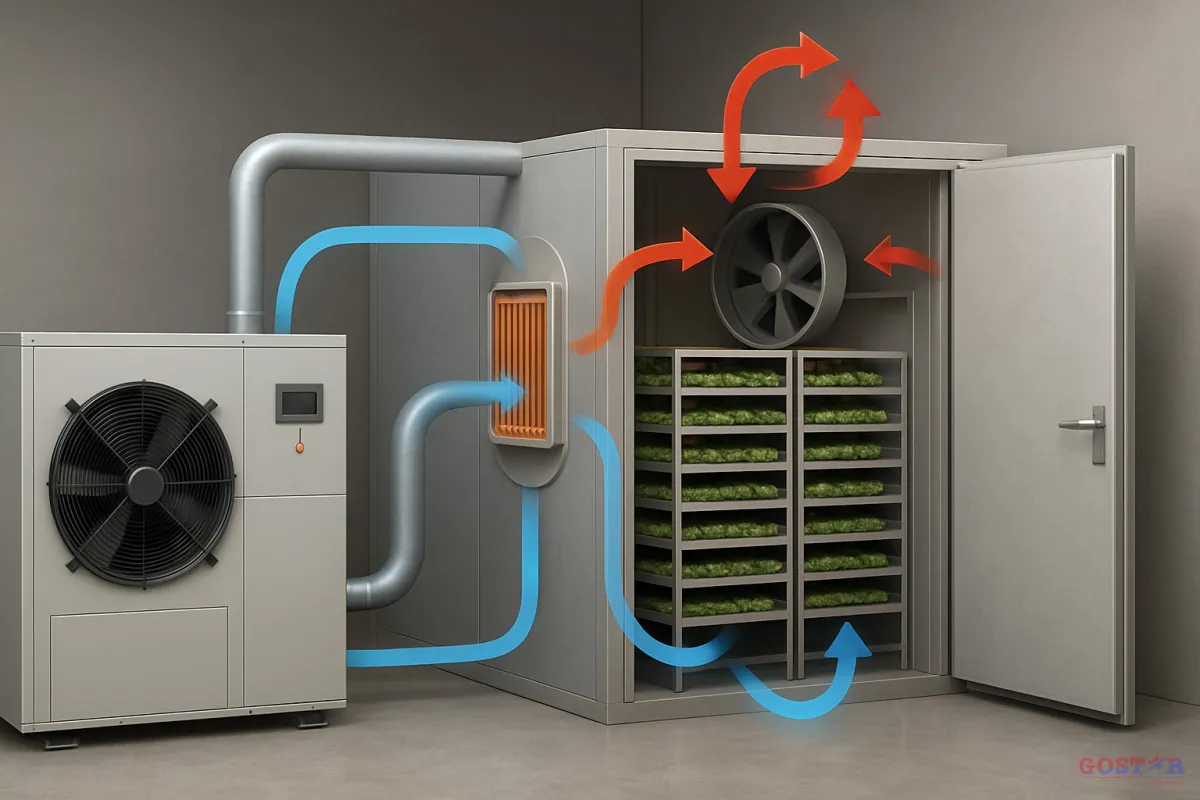

Tối Ưu Airflow Để Nâng Cao Hiệu Quả Hệ Thống Bơm Nhiệt Sấy

Airflow trong buồng sấy ảnh hưởng trực tiếp đến quá trình truyền nhiệt và khử ẩm. Lưu lượng khí phù hợp giúp duy trì nhiệt độ ổn định, kiểm soát độ ẩm không khí, tránh quá nhiệt hoặc làm khô không đều. Do đó, việc thiết kế hệ thống quạt tuần hoàn và cửa hồi gió phải dựa trên phân tích chi tiết về lưu lượng khí, tốc độ gió và đặc tính sản phẩm.

Ngoài ra, việc sử dụng các cảm biến đo nhiệt độ và độ ẩm không khí trong buồng sấy giúp điều chỉnh tốc độ quạt theo thời gian thực, tránh lãng phí năng lượng và đảm bảo sản phẩm đạt tiêu chuẩn chất lượng mong muốn.

Kết Luận

Bố trí quạt tuần hoàn và cửa hồi gió hợp lý trong buồng sấy bơm nhiệt là yếu tố then chốt để giảm vùng chết, tối ưu airflow và nâng cao hiệu suất sấy. Việc áp dụng các nguyên tắc kỹ thuật cùng với thiết kế thực tế phù hợp sẽ giúp tiết kiệm năng lượng, rút ngắn thời gian sấy, đồng thời nâng cao chất lượng sản phẩm cho các ngành nông sản, thực phẩm, dược liệu và vật liệu công nghiệp.

Nếu doanh nghiệp đang tìm giải pháp bơm nhiệt sấy phù hợp với loại nguyên liệu và năng suất thực tế, Gostar có thể hỗ trợ khảo sát sản phẩm sấy, tính tải ẩm, tư vấn cấu hình buồng sấy và phương án vận hành nhằm tối ưu chất lượng thành phẩm, tiêu hao điện năng và độ ổn định của hệ thống.

FAQ

1. Vì sao phải bố trí quạt tuần hoàn trong buồng sấy bơm nhiệt?

Quạt tuần hoàn giúp tạo luồng khí nóng đồng đều, tăng hiệu quả trao đổi nhiệt và khử ẩm, giảm thời gian sấy và nâng cao chất lượng sản phẩm.

2. Cửa hồi gió nên được đặt ở vị trí nào trong buồng sấy?

Cửa hồi gió thường đặt thấp hoặc bên dưới cửa thổi khí nóng để khí ẩm dễ dàng di chuyển theo nguyên tắc đối lưu, tránh vùng chết.

3. Làm thế nào để tính lưu lượng quạt tuần hoàn phù hợp?

Lưu lượng quạt tuần hoàn được tính dựa trên thể tích buồng sấy và số lần tuần hoàn khí trong 1 giờ, thường từ 10 đến 30 lần tùy loại sản phẩm.

4. Các giải pháp nào giúp giảm vùng chết trong buồng sấy?

Bố trí quạt đa điểm, thiết kế hướng thổi khí phù hợp, tối ưu cửa hồi gió, sử dụng tấm phân luồng khí và cảm biến điều chỉnh vận hành.

5. Bố trí airflow ảnh hưởng thế nào đến hiệu suất hệ thống bơm nhiệt sấy?

Airflow đồng đều giúp duy trì nhiệt độ và độ ẩm ổn định, tối ưu quá trình truyền nhiệt và khử ẩm, giảm thời gian sấy và tiết kiệm điện năng.
