Thiết Kế Hệ Thống Nước Nóng Solar Kết Hợp Bơm Nhiệt Cho Khu Công Nghiệp

Việc áp dụng hệ thống nước nóng năng lượng mặt trời công nghiệp đang trở thành xu hướng phổ biến trong các khu công nghiệp nhằm giảm thiểu chi phí vận hành và bảo vệ môi trường. Tuy nhiên, do đặc thù thời tiết và biến động bức xạ mặt trời, việc kết hợp hệ thống solar với bơm nhiệt nước nóng làm nguồn dự phòng là giải pháp tối ưu để đảm bảo cung cấp nước nóng liên tục, ổn định cho các nhu cầu sản xuất và sinh hoạt trong khu công nghiệp.

1. Tổng Quan Về Hệ Thống Nước Nóng Năng Lượng Mặt Trời Công Nghiệp

Hệ thống nước nóng năng lượng mặt trời công nghiệp bao gồm các thành phần chính như tấm thu nhiệt (flat plate hoặc dàn thu nhiệt ống chân không), bồn bảo ôn nước nóng năng lượng mặt trời ôn cách nhiệt cao cấp, bơm tuần hoàn để lưu thông nước, hệ thống đường ống dẫn nhiệt và tủ điều khiển tự động. Hệ thống thu nhiệt hấp thụ năng lượng mặt trời, đun nóng nước và lưu trữ trong bồn bảo ôn để sử dụng lâu dài. Đặc biệt, trong các khu công nghiệp với nhu cầu nước nóng lớn, hệ thống được thiết kế với diện tích thu nhiệt và dung tích bồn bảo ôn phù hợp để đáp ứng nhu cầu sử dụng liên tục.

2. Thiết Kế Diện Tích Thu Nhiệt Và Dung Tích Bồn Bảo Ôn

2.1 Xác Định Nhu Cầu Nước Nóng

Trước tiên, cần khảo sát và tính toán nhu cầu nước nóng thực tế của khu công nghiệp, bao gồm lượng nước cần sử dụng mỗi ngày, nhiệt độ nước đầu ra yêu cầu (thường từ 50 đến 70°C). Ví dụ, một khu công nghiệp có nhu cầu 10.000 lít nước nóng mỗi ngày, nhiệt độ đầu vào nước lạnh khoảng 25°C và nhiệt độ nước nóng đầu ra 60°C.

2.2 Tính Toán Diện Tích Tấm Thu Nhiệt

Diện tích tấm thu nhiệt được tính dựa trên năng lượng cần thiết để làm nóng lượng nước theo công thức:

Q = m × c × ΔT

Trong đó:
Q: Năng lượng cần thiết (Joule)
m: Khối lượng nước (kg), 1 lít = 1 kg
c: Nhiệt dung riêng của nước (4.186 J/g°C)
ΔT: Chênh lệch nhiệt độ (°C)

Ví dụ: Với 10.000 lít nước, ΔT = 60 - 25 = 35°C:

Q = 10.000 × 4.186 × 35 = 1.465.100 kJ

Giả sử bức xạ mặt trời trung bình hiệu quả là 600 W/m² trong 5 giờ nắng mỗi ngày, năng lượng thu được trên mỗi m² là:

E = 600 W/m² × 5 h × 3600 s/h = 10.800.000 J = 10.800 kJ

Do đó, diện tích tấm thu nhiệt cần thiết:

A = Q / E = 1.465.100 / 10.800 ≈ 136 m²

Diện tích này có thể điều chỉnh tùy theo hiệu suất của tấm thu nhiệt và các yếu tố môi trường.

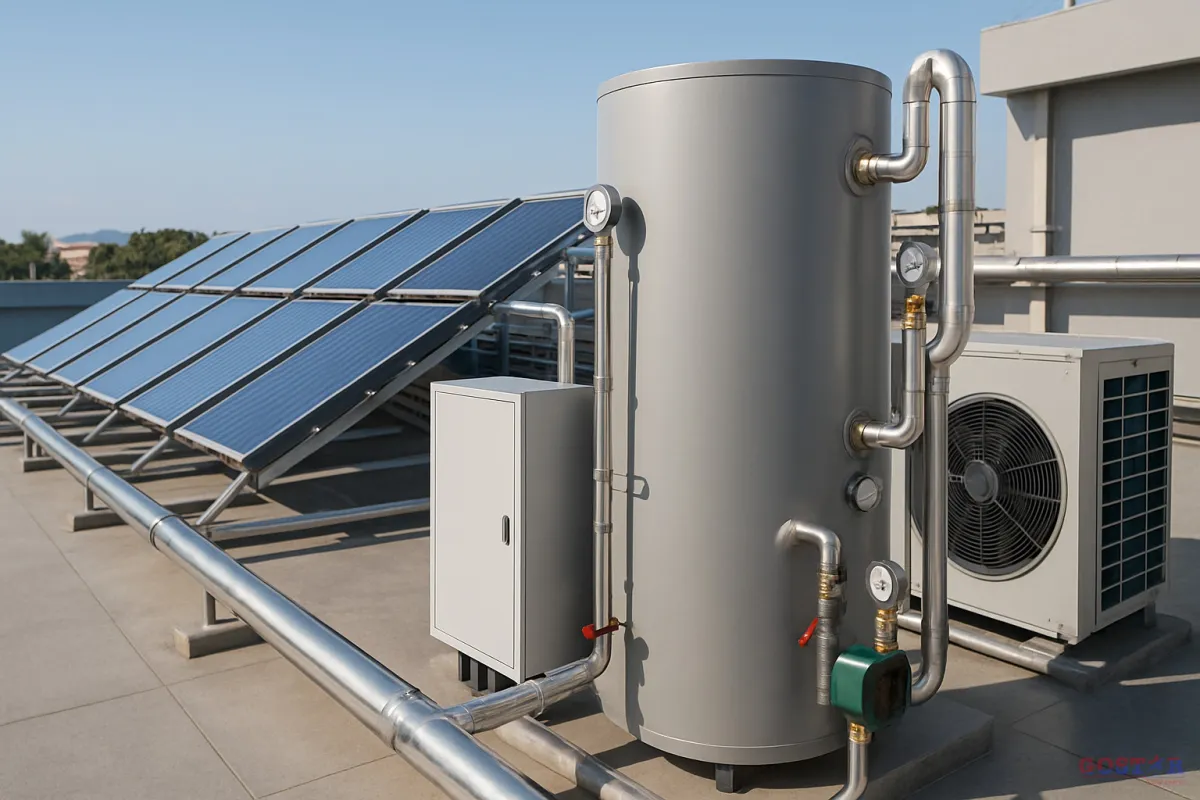

2.3 Lựa Chọn Dung Tích Bồn Bảo Ôn

Dung tích bồn bảo ôn thường được chọn dựa trên lượng nước nóng cần dự trữ để sử dụng vào những thời điểm không có nắng hoặc nhu cầu tăng đột biến. Thông thường, dung tích bồn được thiết kế bằng khoảng 30-50% tổng nhu cầu nước nóng ngày.

Ví dụ, với nhu cầu 10.000 lít, bồn bảo ôn có dung tích khoảng 3.000-5.000 lít sẽ giúp duy trì nguồn nước nóng ổn định.

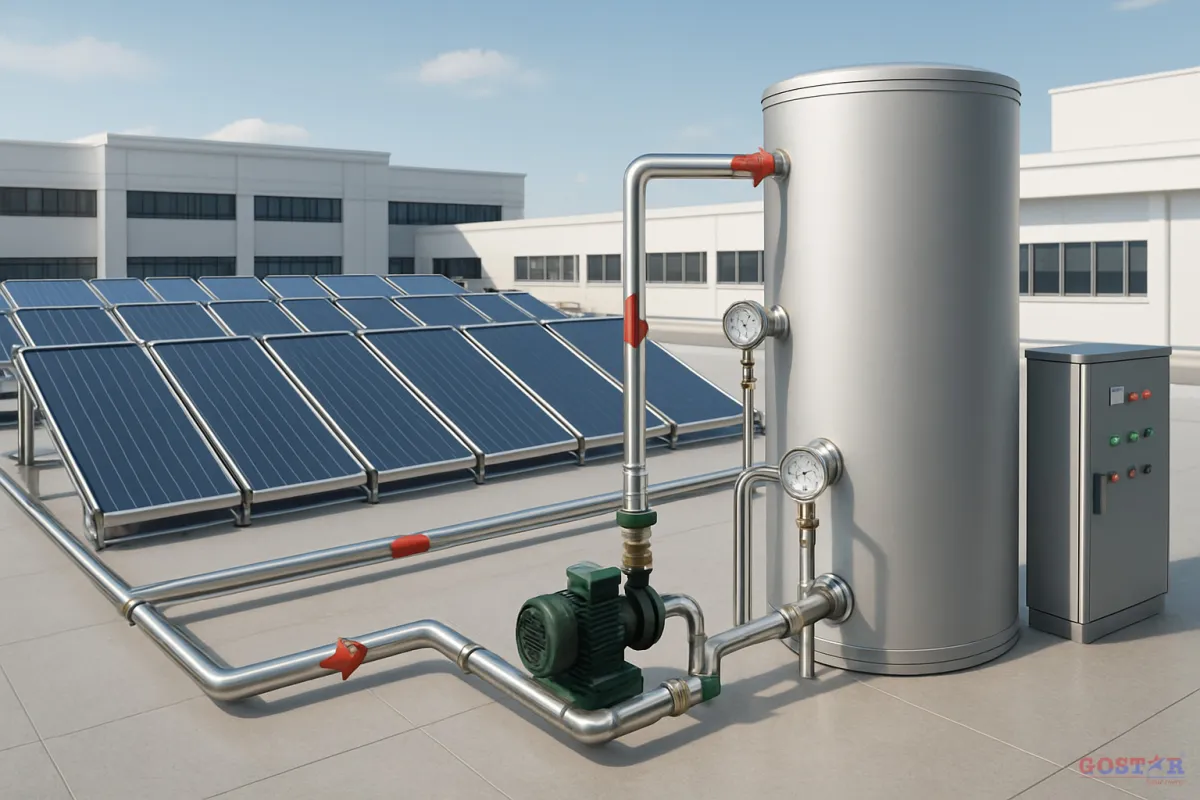

3. Hệ Thống Bơm Tuần Hoàn Và Tủ Điều Khiển

Bơm tuần hoàn đóng vai trò quan trọng trong việc lưu thông nước giữa tấm thu nhiệt và bồn bảo ôn, đảm bảo nhiệt lượng được truyền hiệu quả và giảm thiểu tổn thất nhiệt trong đường ống. Bơm cần được lựa chọn phù hợp với lưu lượng và áp suất hệ thống, đồng thời có khả năng vận hành êm ái và tiết kiệm điện năng.

Tủ điều khiển tự động giúp giám sát nhiệt độ, điều khiển bơm tuần hoàn và cảnh báo sự cố. Tủ điều khiển thường tích hợp cảm biến nhiệt độ tại tấm thu nhiệt và bồn bảo ôn để tối ưu hóa quá trình vận hành, tránh tình trạng quá nhiệt hoặc thất thoát nhiệt.

4. Lắp Đặt Đường Ống Và Giảm Tổn Thất Nhiệt

Đường ống dẫn nước nóng và lạnh cần được thiết kế hợp lý, sử dụng vật liệu cách nhiệt chất lượng cao để giảm tổn thất nhiệt trên đường truyền. Đường ống nên được bố trí ngắn nhất có thể, tránh cong gấp khúc và được bảo vệ khỏi tác động môi trường bên ngoài, đặc biệt là khi lắp đặt ngoài trời hoặc trên mái nhà.

5. Kết Hợp Bơm Nhiệt Làm Nguồn Dự Phòng

Mặc dù hệ thống nước nóng năng lượng mặt trời công nghiệp có thể cung cấp phần lớn nhu cầu nước nóng, nhưng trong những ngày mưa, thiếu nắng hoặc khi nhu cầu tăng đột biến, nguồn nhiệt từ bơm nhiệt nước nóng sẽ được kích hoạt như một giải pháp dự phòng hiệu quả. Bơm nhiệt sử dụng điện để làm nóng nước, đảm bảo nguồn cung cấp nước nóng liên tục, ổn định và không bị gián đoạn.

Việc kết hợp này giúp tối ưu hóa chi phí vận hành, tận dụng tối đa năng lượng mặt trời khi có sẵn và giảm phụ thuộc vào điện năng. Hệ thống điều khiển sẽ tự động chuyển đổi giữa nguồn năng lượng mặt trời và bơm nhiệt dựa trên điều kiện thời tiết và nhiệt độ bồn bảo ôn.

6. Tính Toán ROI Và Lợi Ích Kinh Tế

Đầu tư hệ thống nước nóng năng lượng mặt trời kết hợp bơm nhiệt có thể có chi phí ban đầu cao hơn so với hệ thống nước nóng truyền thống. Tuy nhiên, với khả năng tiết kiệm điện năng đáng kể và giảm chi phí vận hành, thời gian hoàn vốn (ROI) thường trong khoảng 3-6 năm tùy theo quy mô và mức độ sử dụng.

Ngoài ra, hệ thống còn góp phần giảm phát thải khí nhà kính, nâng cao hình ảnh doanh nghiệp và đáp ứng các yêu cầu về bảo vệ môi trường trong khu công nghiệp.

7. Ví Dụ Thực Tế Thiết Kế Cho Khu Công Nghiệp

Một khu công nghiệp có nhu cầu nước nóng 15.000 lít/ngày, nhiệt độ đầu ra 60°C, được thiết kế hệ thống với:

• Diện tích tấm thu nhiệt 200 m² sử dụng dàn thu nhiệt ống chân không để tăng hiệu suất hấp thụ.
• Bồn bảo ôn dung tích 7.000 lít giữ nhiệt tốt.
• Bơm tuần hoàn công suất phù hợp với lưu lượng 5-7 m3/h.
• Tủ điều khiển tự động giám sát nhiệt độ và vận hành bơm tuần hoàn.
• Nguồn bơm nhiệt dự phòng công suất 30 kW kích hoạt khi nhiệt độ bồn bảo ôn thấp hơn ngưỡng cài đặt.

Hệ thống này giúp khu công nghiệp tiết kiệm đến 70% chi phí điện dùng cho nước nóng so với hệ thống dùng điện trực tiếp, đồng thời đảm bảo nguồn nước nóng ổn định trong mọi điều kiện thời tiết.

Kết Luận

Thiết kế hệ thống nước nóng năng lượng mặt trời công nghiệp kết hợp với bơm nhiệt nước nóng dự phòng là giải pháp thông minh, hiệu quả cho các khu công nghiệp muốn tối ưu chi phí vận hành và đảm bảo nguồn nước nóng liên tục. Việc lựa chọn diện tích tấm thu nhiệt, dung tích bồn bảo ôn, bơm tuần hoàn và hệ thống điều khiển cần được thực hiện chính xác dựa trên nhu cầu thực tế và điều kiện môi trường để đạt hiệu suất tối ưu.

Nếu doanh nghiệp đang cần thiết kế hệ thống nước nóng năng lượng mặt trời công nghiệp cho khu công nghiệp, Gostar có thể hỗ trợ khảo sát nhu cầu sử dụng, tính diện tích tấm thu nhiệt/dàn thu nhiệt và dung tích bồn bảo ôn, tư vấn bơm tuần hoàn, tủ điều khiển và phương án dự phòng bằng bơm nhiệt phù hợp để hệ thống vận hành ổn định với chi phí điện thấp.

FAQ

1. Hệ thống nước nóng năng lượng mặt trời công nghiệp hoạt động như thế nào?

Hệ thống sử dụng tấm thu nhiệt hấp thụ bức xạ mặt trời để làm nóng nước, sau đó nước nóng được lưu trữ trong bồn bảo ôn và phân phối sử dụng qua hệ thống đường ống và bơm tuần hoàn.

2. Khi nào cần dùng bơm nhiệt làm nguồn dự phòng?

Bơm nhiệt được kích hoạt khi lượng bức xạ mặt trời thấp hoặc nhu cầu nước nóng vượt quá khả năng cung cấp của hệ thống solar, đảm bảo nguồn nước nóng không bị gián đoạn.

3. Làm sao để tính diện tích tấm thu nhiệt phù hợp?

Diện tích tấm thu nhiệt được tính dựa trên nhu cầu nhiệt năng cần thiết để làm nóng lượng nước theo công thức năng lượng, kết hợp với dữ liệu bức xạ mặt trời trung bình tại khu vực lắp đặt.

4. Dung tích bồn bảo ôn ảnh hưởng thế nào đến hệ thống?

Dung tích bồn bảo ôn quyết định lượng nước nóng dự trữ, giúp duy trì nguồn nước nóng ổn định và giảm số lần bơm tuần hoàn phải hoạt động, từ đó tiết kiệm năng lượng.

5. Chi phí vận hành hệ thống kết hợp solar và bơm nhiệt như thế nào?

Chi phí vận hành chủ yếu là điện năng cho bơm tuần hoàn và bơm nhiệt dự phòng. Nhờ tận dụng năng lượng mặt trời, chi phí điện giảm đáng kể so với hệ thống nước nóng điện truyền thống, giúp ROI nhanh và tiết kiệm lâu dài.
